Закладные детали фундамента опор освещения

Закладные детали для опор освещения

Закладные детали фундамента (здф) – это обязательные комплектующие для установки фланцевых опор освещения.

Закладная деталь бетонируется в грунт таким образом, что ее верхняя часть с фланцем остается над землей, в нижней части опоры находится ответный фланец, фланцы закладной и опоры соединяются при помощи метизов, таким образом происходит монтаж опор освещения.

Виды закладных деталей фундамента для опор освещения

1. Фундаменты ФМ

Фундамент ФМ – это прямая закладная деталь, выполненная из одной трубной стальной заготовки.

Устанавливается в местах, где нет ограничений по бурению скважины в глубину (нет проходящих подземных коммуникаций: канализации, проложенных электропроводов и т.д.).

Фундамент ФМ – наиболее популярная закладная деталь для фланцевых опор освещения. Форма фланца и диаметр трубы подбираются в зависимости от характеристик опоры освещения и места установки.

Предприятие Энерго-Арсенал производит следующие номенклатуры фундаментов ФМ:

• Закладная деталь ЗДФ-108-1,0-02-г (4)(К190-140-М16х4-8) - аналог ФМ-108-1,0-02-г (4)(К190-140-М16х4-8)

• Закладная деталь ЗДФ-108-1,2-02-г (4)(К190-140-М16х4-8) - аналог ФМ-108-1,2-02-г (4)(К190-140-М16х4-8)

• Закладная деталь ЗДФ-108-1,5-02-г (4)(К245-160-М16х4-8) - аналог ФМ-108-1,5-02-г (4)(К245-160-М16х4-8)

• Закладная деталь ЗДФ-133-1,5-02-г (4)(К320-230-М20х4-10) - аналог ФМ-133-1,5-02-г (4)(К320-230-М20х4-10)

• Закладная деталь ЗДФ-133-2,0-02-г (4)(К295-200-М20х4-10) - аналог ФМ-133-2,0-02-г (4)(К295-200-М20х4-10)

• Закладная деталь ЗДФ-159-1,5-02-г (4)(К295-200-М20х4-10) - аналог ФМ-159-1,5-02-г (4)(К295-200-М20х4-10)

• Закладная деталь ЗДФ-159-2,0-02-г (4)(К320-230-М20х4-10) - аналог ФМ-159-2,0-02-г (4)(К320-230-М20х4-10)

• Закладная деталь ЗДФ-159-2,0-02-г (4)(К395-300-М20х4-10) - аналог ФМ-159-2,0-02-г (4)(К395-300-М20х4-10)

• Закладная деталь ЗДФ-219-2,5-01/02-г/б (5)(Д400-310-М24х8-14) - аналог ФМ-219-2,5-01/02-г/б (5)(Д400-310-М24х8-14)

• Закладная деталь ЗДФ-273-2,5-01/02-б/г (6)(Д495-420-М30х6-16) - аналог ФМ-ЗДФ-273-2,5-01/02-б/г (6)(Д495-420-М30х6-16)

• Закладная деталь ЗДФ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20) - аналог ФМ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20)

• Закладная деталь ЗДФ-325-2,5-01/02-б/г (8)(Д540-440-М30х12-20) - аналог ФМ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20).

У разных производителей названия закладных деталей фундамента могут отличаться, хотя характеристики продукции совпадают.

2. Консольные фундаменты

Консольные фундаменты – это фундаменты для опор освещения, которые уходят не вглубь, а располагаются горизонтально под землей, что позволяет монтировать опору с горизонтальным смещением фундамента в местах, где невозможно вырыть глубокий котлован.

Подходит для установки несиловых опор освещения.

Предприятие Энерго-Арсенал производит следующие номенклатуры консольных фундаментов:

• Консольный фундамент В-20/8/Д360-1,7-б

• Консольный фундамент В-20/8/Д370-1,7-б

• Консольный фундамент В-24/8/Д310-1,7-б

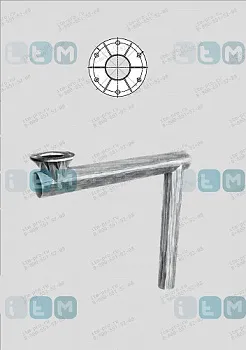

• Консольный фундамент В-30/4/К300-1,7-б

• Консольный фундамент В-30/8/Д380-1,7-б.

3. Выносные консольные фундаменты

Выносные консольные фундаменты – это закладные детали для опор освещения, состоящие из двух стальных труб, соединенных между собой в Г-образной форме.

Такие фундаменты используются для установки опор освещения в местах, где бурение котлована прям под опорой освещения невозможно, однако установки консольного фундамента будет недостаточно для устойчивости конструкции, поэтому фундамент уходит в сторону от опоры, а затем вниз, позволяя пробурить котлован со смещением.

Предприятие Энерго-Арсенал производит следующие номенклатуры выносных консольных фундаментов:

• Выносная консоль В-20/8/Д360-24/8/Д360-1,4-б

• Выносная консоль В-20/12/Д372-24/12/Д396-1,4-б

• Выносная консоль В-20/8/Д360-24/8/Д360-1,7-б

• Выносная консоль В-20/12/Д372-24/12/Д396-1,7-б

• Выносная консоль В-20/8/Д360-24/8/Д360-2,0-б

• Выносная консоль В-20/12/Д372-24/12/Д396-2,0-б

• Выносная консоль В-24/8/Д310-24/8/Д310-1,4-б

• Выносная консоль В-24/8/Д310-24/8/Д310-2,0-б

• Выносная консоль В-30/8/Д380-30/8/Д380-2,45-б

Характеристики закладных деталей фундамента

Закладная деталь фундамента ЗДФ обладает рядом особенностей, обеспечивающих её долгую службу, устойчивость и функциональность.

• Производится из высококачественного трубного стального проката, что позволяет добиться оптимальной прочности.

• Антикоррозийное покрытие, произведенное при битумной мастики, гарантирует надежную и безопасную эксплуатацию.

• Высокая прочность конструкции достигается за счет квадратных или круглых фланцев с четырьмя и более отверстиями

• Тип фланца определяется в соответствии с типом и характеристиками опоры освещения и места установки

• Подвод кабеля осуществляется внутри закладной детали, так как она является полой.

Установка закладных деталей (ЗДФ)

При выборе фундамента для установки опоры освещения важно учитывать тип грунта: каменистый, песчаный, глиняный, наличие проходящих под землей технических коммуникаций и нагрузку. При подборе фундамента для опоры освещения также важно учитывать, что диаметр и форма фланца закладной детали должны совпадать с диаметром и формой фланца самой опоры.

Этапы монтажа фланцевой закладной детали:

1. Разметка мест установки опор освещения.

2. Бурение котлована (в зависимости от размера опоры, но не менее 1 метра в глубь).

3. Прокладка питающего кабеля (в случае подземного подвода к опоры).

4. Закладную деталь фундамента размещают в котловане, диаметр которого доложен быть на 10 см больше диаметра опоры освещения.

5. Питающий кабель закладывают в защитных кожух (полиэтиленовую трубу) и выводят наружу - над фланцем закладной детали.

6. Между закладной деталью и стенками котлована устанавливаются деревянные клиновые распорки (не менее 3), контролируя горизонтальность плоскости фланца.

7. После чего закладная деталь бетонируется в грунте путем заливки бетонным раствором класса min В-20. Полости и пустоты не допускаются.

8. Поверхность нужно выровнять по горизонтали, чтобы обеспечить прилегания основания опоры, после схватывания бетона, покрыть слоем битума.

Опора освещения устанавливается на закладную деталь только после застывания бетонного основания - не ранее, чем через трое суток.

Купить закладные детали ЗДФ

Предприятие Энерго-Арсенал изготавливает опоры освещения с комплектующими: закладными деталями, кронштейнами, уличными светильниками.

Список опор освещения и закладных деталей в наличии доступен на странице - https://itm-pro.ru/instock/

Розничная цена закладных деталей фундамента начинается от 2 527 рублей.

Чтобы купить закладные детали для опор освещения, Вы можете оставить заявку на сайте или прислать запрос на почту - info@itm-pro.ru
