Фундаменты ФМ для опор освещения
Трубчатая закладная деталь фундамента (ФМ/ЗДФ)
Закладная деталь фундамента применяются для установки фланцевой опоры освещения.
Номенклатура может отличаться в зависимости от производителя.
В зависимости от места производства трубчатая закладная деталь фундамента может называться ФМ, ЗДФ или ЗФ. Поэтому мы рекомендуем при выборе закладной детали для опоры освещения обращать внимание на ее характеристики: высоту, диаметр, размер крепежа и кол-во отверстий под него, размер фланца и межцентровое расстояние.
Фундамент ФМ – это прямая закладная деталь, выполненная из одной трубной стальной заготовки.
Устанавливается в местах, где нет ограничений по бурению скважины в глубину (нет проходящих подземных коммуникаций: канализации, проложенных электропроводов и т.д.).
Фундамет ФМ – наиболее популярная закладная деталь для фланцевых опор освещения. Форма фланца и диаметр трубы подбираются в зависимости от характеристик опоры освещения и места установки.
Предприятие Энерго-Арсенал производит следующие номенклатуры фундаментов ФМ:
-
Закладная деталь ЗДФ-108-1,0-02-г (4)(К190-140-М16х4-8) - аналог ФМ-108-1,0-02-г (4)(К190-140-М16х4-8)
-
Закладная деталь ЗДФ-108-1,2-02-г (4)(К190-140-М16х4-8) - аналог ФМ-108-1,2-02-г (4)(К190-140-М16х4-8)
-
Закладная деталь ЗДФ-108-1,5-02-г (4)(К245-160-М16х4-8) - аналог ФМ-108-1,5-02-г (4)(К245-160-М16х4-8)
-
Закладная деталь ЗДФ-133-1,5-02-г (4)(К320-230-М20х4-10) - аналог ФМ-133-1,5-02-г (4)(К320-230-М20х4-10)
-
Закладная деталь ЗДФ-133-2,0-02-г (4)(К295-200-М20х4-10) - аналог ФМ-133-2,0-02-г (4)(К295-200-М20х4-10)
-
Закладная деталь ЗДФ-159-1,5-02-г (4)(К295-200-М20х4-10) - аналог ФМ-159-1,5-02-г (4)(К295-200-М20х4-10)
-
Закладная деталь ЗДФ-159-2,0-02-г (4)(К320-230-М20х4-10) - аналог ФМ-159-2,0-02-г (4)(К320-230-М20х4-10)
-
Закладная деталь ЗДФ-159-2,0-02-г (4)(К395-300-М20х4-10) - аналог ФМ-159-2,0-02-г (4)(К395-300-М20х4-10)
-
Закладная деталь ЗДФ-219-2,5-01/02-г/б (5)(Д400-310-М24х8-14) - аналог ФМ-219-2,5-01/02-г/б (5)(Д400-310-М24х8-14)
-
Закладная деталь ЗДФ-273-2,5-01/02-б/г (6)(Д495-420-М30х6-16) - аналог ФМ-ЗДФ-273-2,5-01/02-б/г (6)(Д495-420-М30х6-16)
-
Закладная деталь ЗДФ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20) - аналог ФМ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20)
-
Закладная деталь ЗДФ-325-2,5-01/02-б/г (8)(Д540-440-М30х12-20) - аналог ФМ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20).
Покрытие закладных деталей ЗДФ/ФМ
Закладные детали фундамента для защиты от коррозии покрываются слоем битумной мастики или грунт-эмалью, в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602.
Возможно нанесение защитного покрытия методом горячего цинкования.

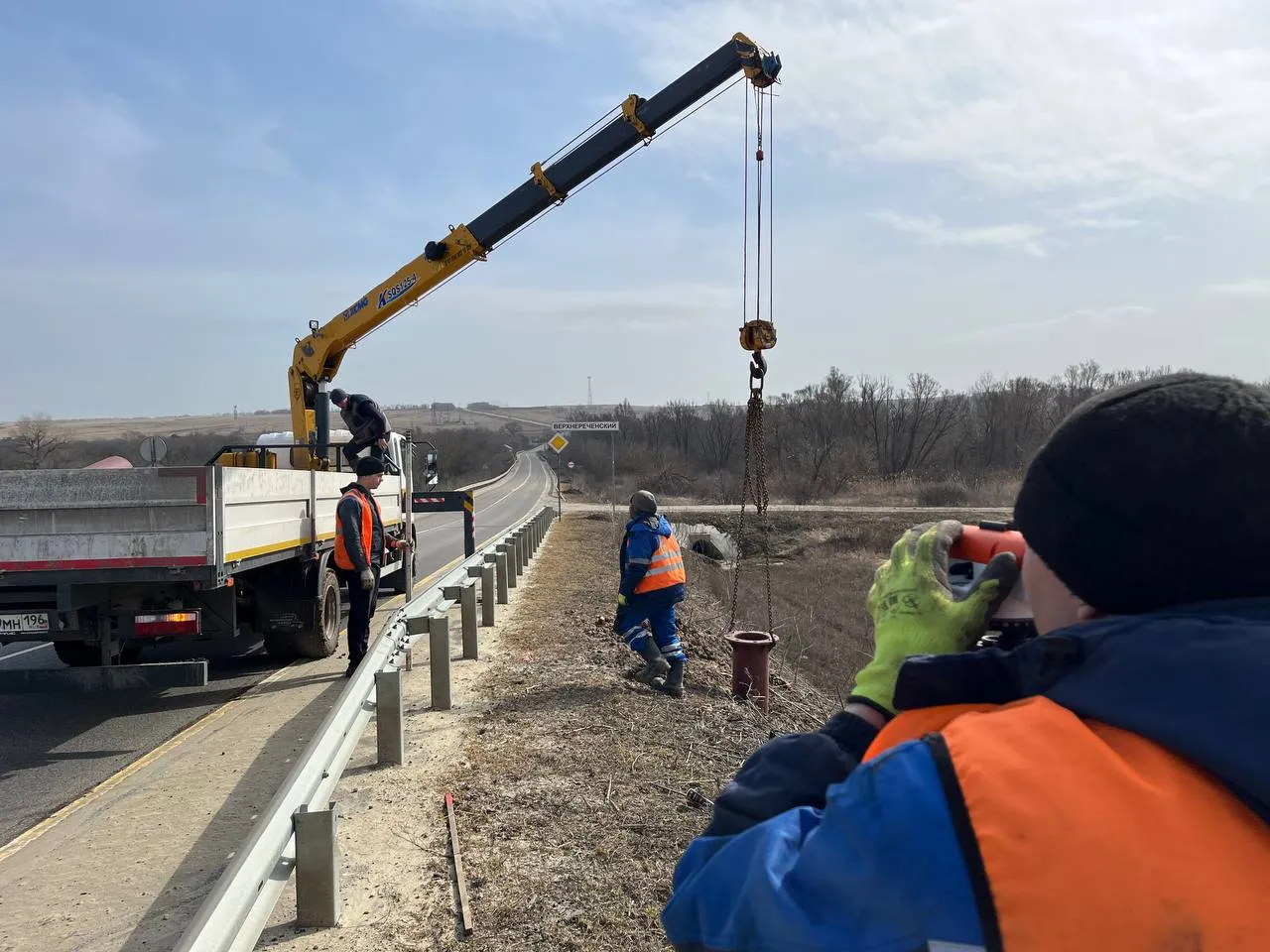

Установка закладных деталей
При выборе фундамента для установки опоры освещения важно учитывать тип грунта: каменистый, песчаный, глиняный, наличие проходящих под землей технических коммуникаций и нагрузку. При подборе фундамента для опоры освещения также важно учитывать, что диаметр и форма фланца закладной детали должны совпадать с диаметром и формой фланца самой опоры.
Этапы монтажа фланцевой закладной детали:
1. Разметка мест установки опор освещения.
2. Бурение котлована (в зависимости от размера опоры, но не менее 1 метра в глубь).
3. Прокладка питающего кабеля (в случае подземного подвода к опоры).
4. Закладную деталь фундамента размещают в котловане, диаметр которого доложен быть на 10 см больше диаметра опоры освещения.
5. Питающий кабель закладывают в защитных кожух (полиэтиленовую трубу) и выводят наружу - над фланцем закладной детали.
6. Между закладной деталью и стенками котлована устанавливаются деревянные клиновые распорки (не менее 3), контролируя горизонтальность плоскости фланца.
7. После чего закладная деталь бетонируется в грунте путем заливки бетонным раствором класса min В-20. Полости и пустоты не допускаются.
8. Поверхность нужно выровнять по горизонтали, чтобы обеспечить прилегания основания опоры, после схватывания бетона, покрыть слоем битума.
Опора освещения устанавливается на закладную деталь только после застывания бетонного основания - не ранее, чем через трое суток.
Купить закладные детали ЗДФ/ФМ
Предприятие Энерго-Арсенал изготавливает опоры освещения с комплектующими: закладными деталями, кронштейнами, уличными светильниками.
Список опор освещения и закладных деталей в наличии доступен на странице - https://itm-pro.ru/instock/
Розничная цена закладных деталей фундамента начинается от 2 527 рублей.
Чтобы купить закладные детали для опор освещения, Вы можете оставить заявку на сайте или прислать запрос на почту - info@itm-pro.ru
